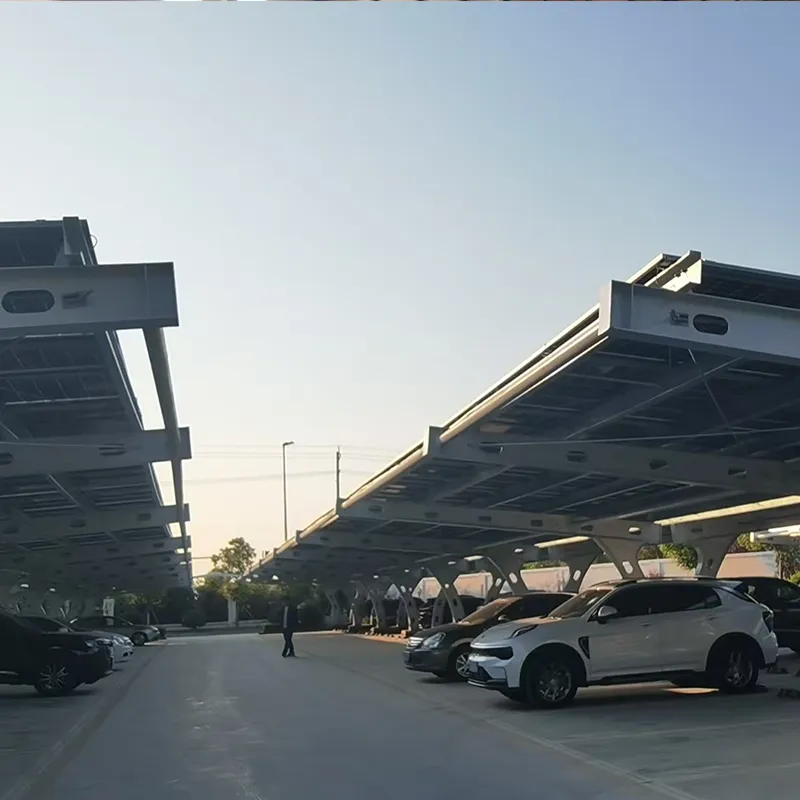

Фотоэлектрические навесы для парковок
Процесс изготовления продукции опорных систем для фотоэлектрических навесов включает несколько этапов: выбор материалов, проектирование конструкции, производственные процессы и контроль качества. Ниже представлено подробное руководство по изготовлению. Выбор материалов Наиболее распро...
Описание
маркер
Процесс изготовления продукции опорных систем для фотоэлектрических навесов включает несколько этапов: выбор материалов, проектирование конструкции, производственные процессы и контроль качества. Ниже представлено подробное руководство по изготовлению.
Выбор материалов
Наиболее распространённые материалы, используемые для опорных систем фотоэлектрических навесов, и их характеристики:
1.Тип материала: Сварная сталь / Горячеоцинкованная сталь / Сплав цинка, алюминия и магния / Антикоррозионное лакокрасочное покрытие
2.Преимущества: Высокая прочность, отличная несущая способность, хорошее соотношение цены и качества, технологическая зрелость.
3.Недостатки: Большой вес, высокие затраты на транспортировку и монтаж, в условиях высокой концентрации солей в воздухе или повышенной влажности требует усиленной антикоррозионной защиты.
4.Область применения: Крупные наземные электростанции, коммерческие и промышленные кровли, регионы с обильными снегопадами.
Рекомендации по выбору материалов:
1.Для большинства проектов предпочтительным материалом является горячеоцинкованная сталь (марки Q235B или Q355B) с толщиной слоя цинка не менее 85 мкм.
2.В случаях, когда критически важна масса конструкции или в условиях повышенной коррозионной агрессивности, могут применяться алюминиевые сплавы (6061-T6).
3.В условиях экстремально агрессивной среды (например, в прибрежных зонах) целесообразно использовать нержавеющую сталь или сплавы на основе цинка, алюминия и магния.
4.Перспективные базальтовые композитные материалы подходят для проектов с высокими требованиями к лёгкости конструкции и диэлектрическим свойствам.
Ключевые аспекты проектирования
1.Конструктивные формы:

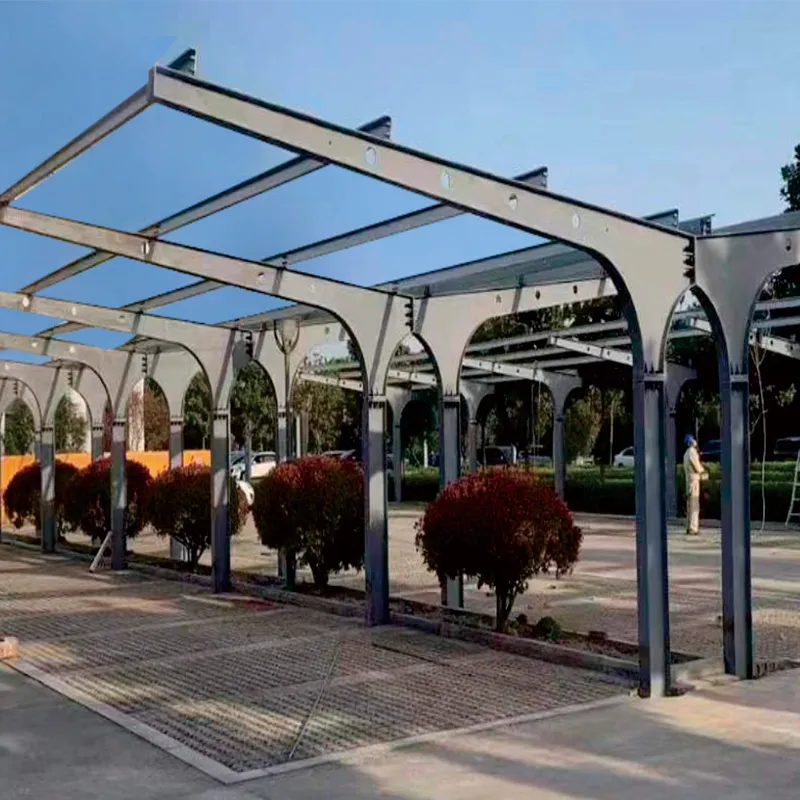

(1).Двускатная конструкция с треугольной фермой: обеспечивает четкую передачу усилий, хорошую пространственную жесткость, высокую устойчивость к ветровым и снеговым нагрузкам, является основным выбором.
(2).Односкатная конструкция: подходит для пристенного строительства или узких участков, требует усиления задних опор.
(3).Рамная конструкция с жесткими узлами: подходит для большепролетных объектов, жесткое соединение ригелей и колонн повышает общую жесткость.
2.Расчет нагрузок:
(1).Нормативное значение ветрового давления принимается с учетом повторяемости один раз в 50 лет и должно быть не менее 0,3 кН/м². Нормативное значение снеговой нагрузки принимается с учетом повторяемости один раз в 50 лет.
(2).Ветроустойчивость должна быть не менее 12 баллов, снеговая нагрузка проверяется расчетом на 0,3–0,6 кН/м².
(3).Контроль деформаций: перемещение верха колонны не более H/60, прогиб главных балок не более L/200.
3.Конструкция узлов:
(1).Соединение балки и колонны выполняется на высокопрочных болтах с торцевой пластиной (например, M20, класс прочности 8.8), что позволяет избежать сварочных работ на месте монтажа.
(2).Опорная часть колонны выполнена в виде жёсткого наружного опорного узла с закладными анкерными болтами M24 с горячим цинкованием.
4.Водоотвод и гидроизоляция:
(1).Уклон кровли следует принимать не менее 5 ‰, предусматривается устройство продольных водоотводящих канавок и системы водосборных желобов.
(2).Зазоры между модулями составляют около 5 мм и заполняются атмосферостойким герметиком.
Технологический процесс изготовления
Производственный процесс опорных систем для фотоэлектрических навесов включает следующие основные этапы:
1.Этап проектирования
(1).Анализ требований: Определение условий монтажа, несущей способности, уровня ветроустойчивости и других параметров.
(2).Расчет конструкции: Проверка прочности, жесткости и устойчивости с использованием метода конечных элементов.
(3).Разработка чертежей: Выпуск трехмерных моделей, чертежей для изготовления и сборочных чертежей.

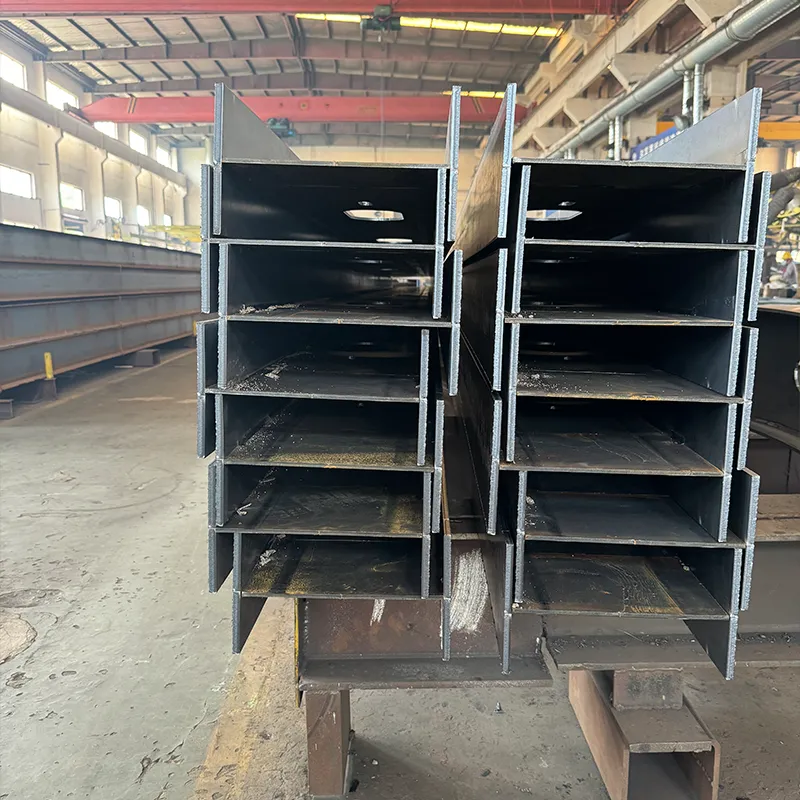

2.Подготовка материалов
(1).Закупка сырья: Сталь или алюминий должны сопровождаться сертификатами качества и протоколами испытаний.
(2).Раскрой: Выполняется с использованием лазерной или плазменной резки с ЧПУ, допуск выдерживается в пределах ±0,5 мм.
(3).Пробивка отверстий: Отверстия под соединения обрабатываются на многопозиционных гидравлических прессах, отклонение положения отверстий не более 0,2 мм.

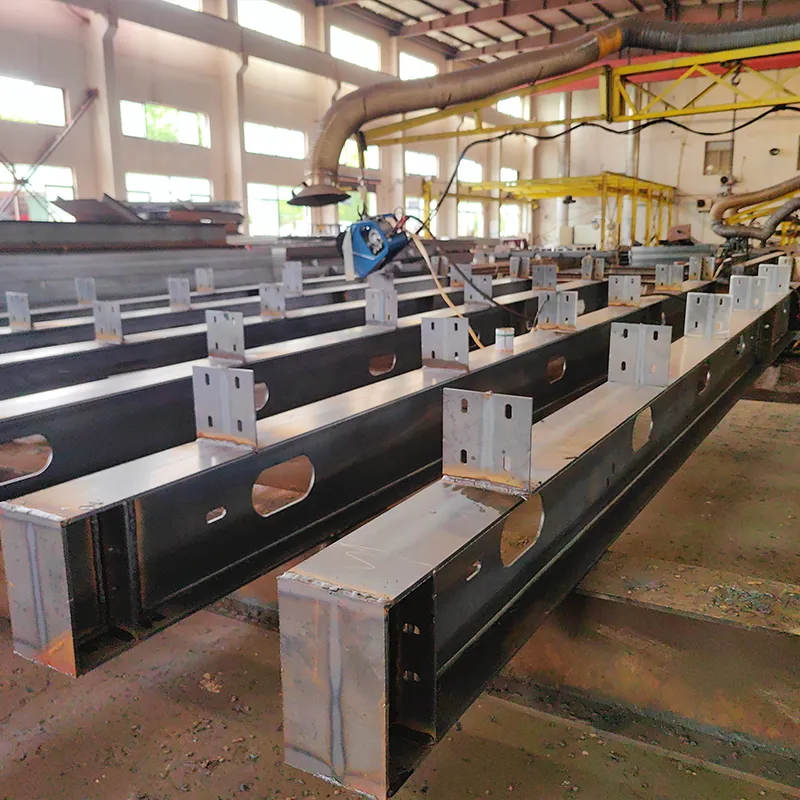

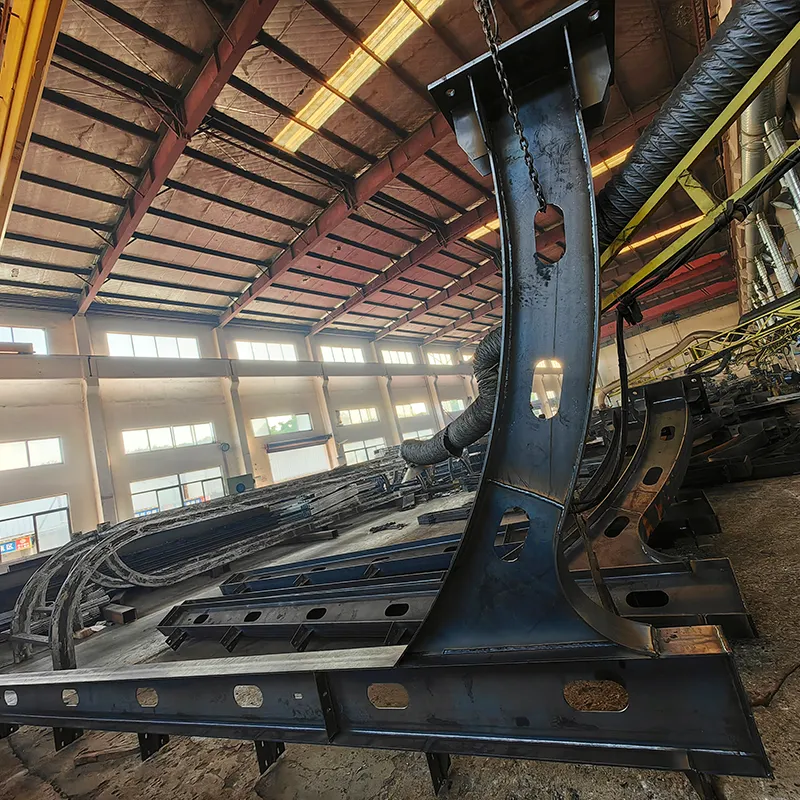

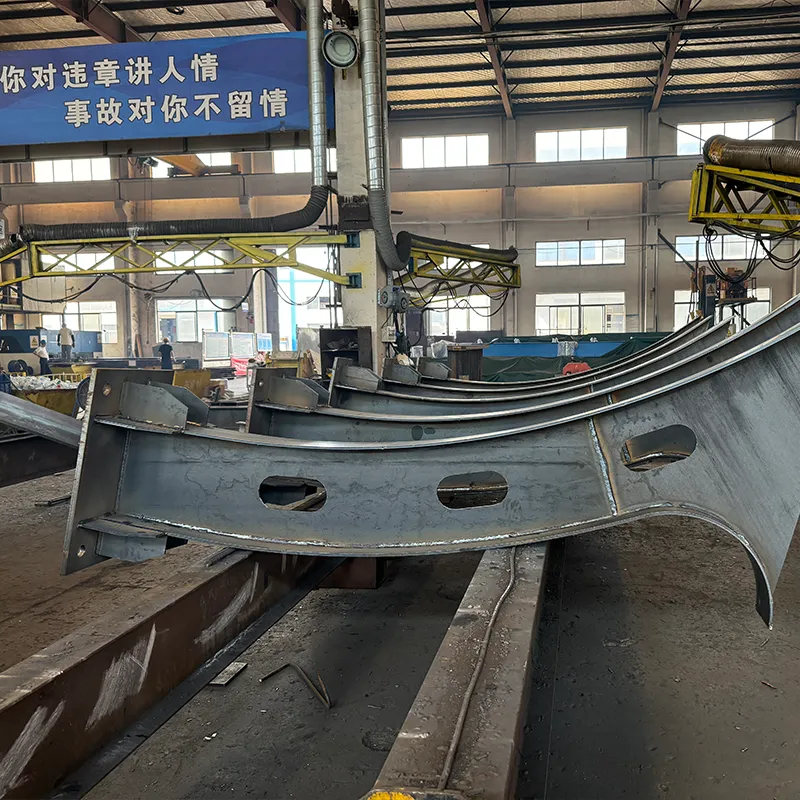

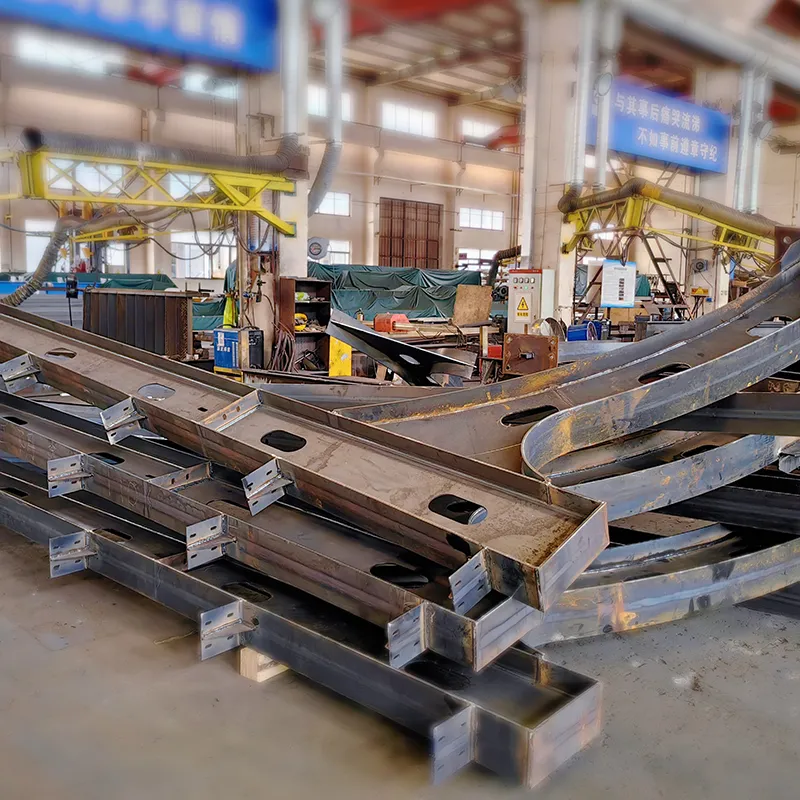

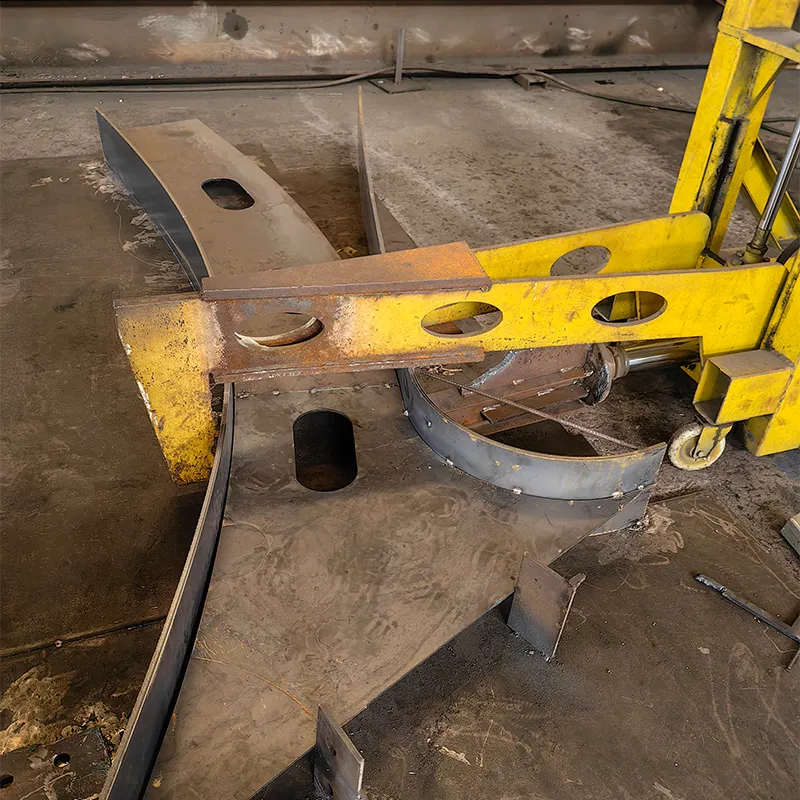

3.Процесс изготовления
(1).Сварка:
①.Применяется сварка в среде защитного газа или аргонодуговая сварка.
②.Сварные швы подлежат контролю методом радиографии или ультразвуковой дефектоскопии.
③.Осуществляется контроль температуры и скорости сварки для предотвращения деформаций и образования трещин.
(2).Сборка:
①.Выполняется предварительная сборка в соответствии с чертежами, проверяется отклонение по диагоналям.
②.Болты затягиваются с использованием динамометрического ключа.
4.Поверхностная обработка
(1).Очистка от ржавчины: Дробеструйная или пескоструйная обработка до степени очистки.
(2).Антикоррозионная обработка:
①.Горячее цинкование: толщина слоя цинка 60–80 мкм.
②.Порошковая окраска или нанесение фторуглеродной краски: общая толщина сухого слоя не менее 120 мкм.
5.Контроль качества
(1).Проверка размеров: Отклонение длины колонн в пределах ±3 мм, прогиб балок не более L/2000.
(2).Испытание антикоррозионного покрытия: Измерение толщины цинкового слоя, тестирование адгезии.
(3).Нагрузочные испытания: Проведение статических и динамических испытаний, имитирующих ветровые и снеговые нагрузки.

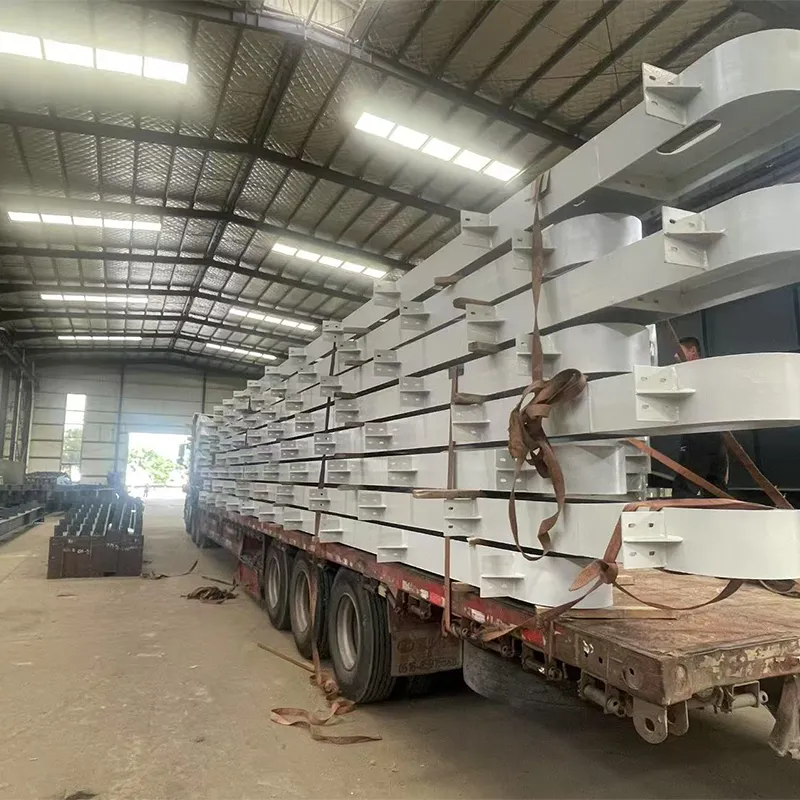

6.Упаковка и транспортировка
(1).Модульная упаковка с маркировкой номеров деталей и базовых линий сборки.
(2).Принятие мер по защите от соударений и воздействия влаги во время транспортировки.
Ключевые точки контроля качества
1.Точность размеров: Накопленные отклонения на этапах резки, пробивки отверстий и сварки должны находиться в пределах допусков.
2.Качество сварки: Исключение таких дефектов, как поры, шлаковые включения, непровары. Ответственные сварные швы подлежат 100% контролю.
3.Долговечность антикоррозионной защиты: Чистота поверхности перед цинкованием должна соответствовать требованиям, цинковое покрытие должно быть равномерным, без непрокрашенных участков.
4.Надёжность соединений: Крутящий момент затяжки высокопрочных болтов должен прикладываться в соответствии с нормативными требованиями, должны применяться меры против самоотвинчивания.
Меры предосторожности при монтаже
1.Устройство фундамента: Заглубление отдельных бетонных фундаментных плит должно составлять не менее 1,2 м, класс бетона C30. Отклонение положения закладных деталей не более 5 мм.
2.Технология подъема и установки: Строповка колонн производится на высоте 1/3 от общей высоты. После временной фиксации выполняется выверка вертикальности в двух плоскостях.
3.Электробезопасность: Для фотоэлектрических линий применяется кабель PV1-F 4 мм². На стороне постоянного тока устанавливаются устройства защиты от импульсных перенапряжений (Imax ≥ 40 кА). Сопротивление заземления должно быть не более 4 Ом.
4.Ветрозащитные меры: В угловых и краевых зонах усилить крепление модулей, используя специальные ветрозащитные фиксаторы или прижимные элементы.
Новые технологические тенденции
1.Модульное проектирование: Опорные конструкции выполняются из стандартизированных элементов, что обеспечивает быструю сборку и возможность расширения.
2.Интеллектуальная интеграция: Навесы, объединяющие фотоэлектрические модули, системы накопления энергии и зарядные станции для электромобилей.
3.Автоматическая очистка: Оснащение системами с пневматическим или электрическим приводом щеток для автоматического удаления пыли с поверхности модулей.
4.Регулируемая конструкция: Возможность регулировки угла наклона опор или основания для адаптации к различным условиям площадки и оптимизации под сезонные изменения освещенности.
Изготовление системы опор для фотоэлектрического навеса требует обеспечения баланса между безопасностью, долговечностью и экономичностью. Рекомендуется выбирать проектные организации и производственные предприятия, обладающие соответствующей квалификацией, строго соблюдать национальные стандарты (например, GB 51022, GB 50797 и др.) и осуществлять контроль качества на всех этапах производства и монтажа, чтобы обеспечить стабильную эксплуатацию изделия в условиях наружной среды на протяжении более 25 лет.
