Обработка С-образного профиля

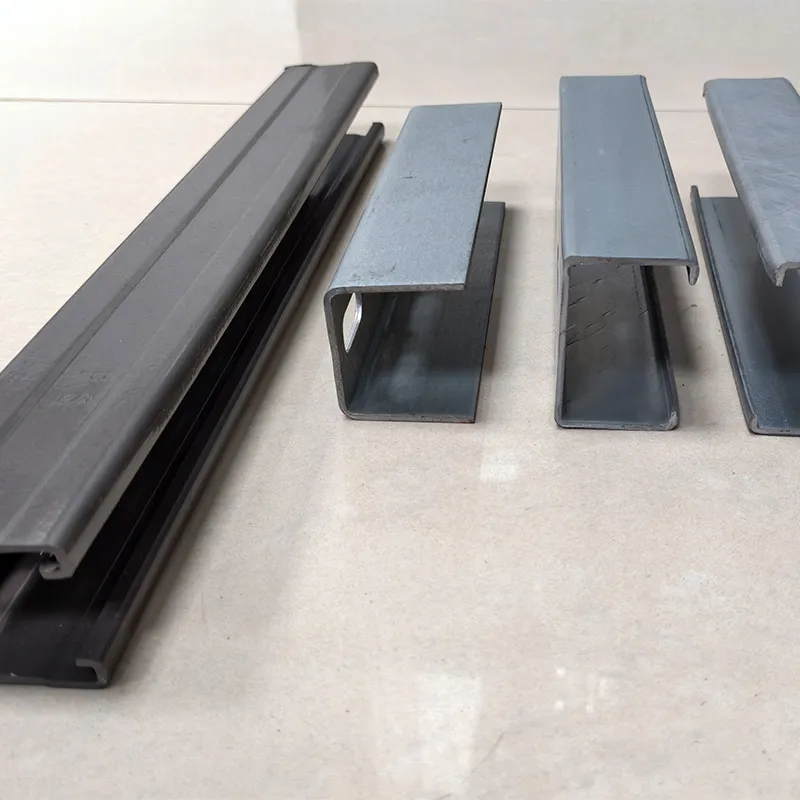

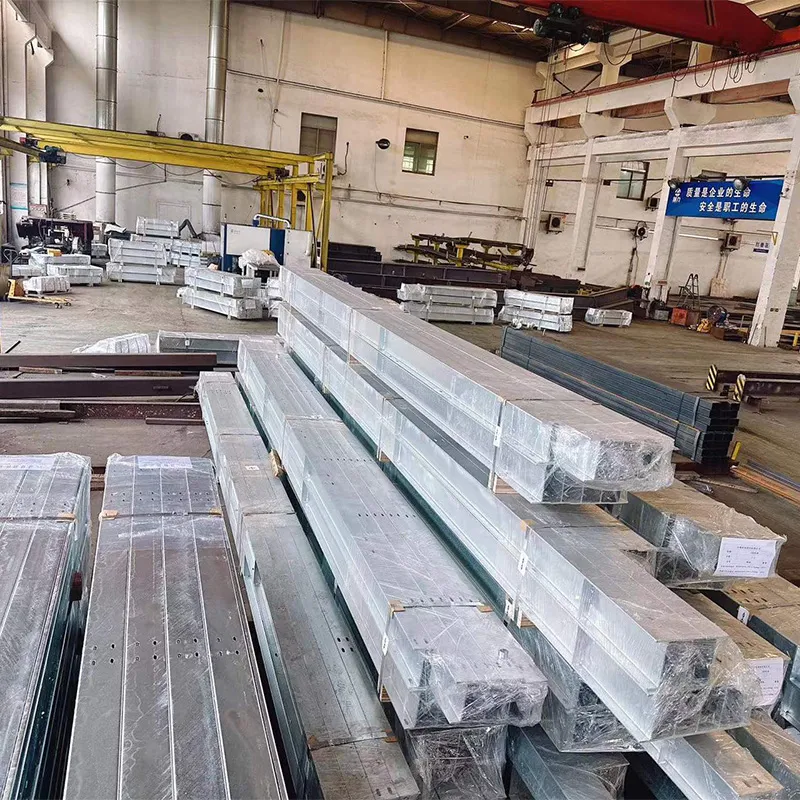

С-образный профиль для опор фотоэлектрических модулей – это вид фасонного проката, изготовленный методом холодного профилирования, имеющий поперечное сечение в форме буквы «С». Он является основным несущим элементом в системе крепления фотоэлектрических модулей, используемым для их подде...
Описание
маркер
С-образный профиль для опор фотоэлектрических модулей — это вид фасонного проката, изготовленный методом холодного профилирования, имеющий поперечное сечение в форме буквы «С». Он является основным несущим элементом в системе крепления фотоэлектрических модулей, используемым для их поддержки и фиксации. Благодаря таким преимуществам, как лёгкость, высокая прочность, простота монтажа и экономическая эффективность, он стал основным выбором для наземных электростанций и проектов распределённой фотоэлектрической энергетики.
С-образный профиль в составе опорных конструкций для фотоэлектрических модулей используется преимущественно в качестве направляющих (также называемых наклонными балками или главными балками), которые непосредственно воспринимают нагрузку и обеспечивают крепление фотоэлектрических модулей. Уникальная конструкция поперечного сечения (как правило, с отогнутыми внутрь полками или рёбрами жёсткости) обеспечивает высокое сопротивление изгибу и кручению. Система опор для фотоэлектрических модулей, основным элементом которой является С-образный профиль, в сочетании со стандартными комплектующими — передними и задними опорами, шарнирными соединениями, соединительными элементами, прижимными элементами и другими — позволяет осуществлять быстрый монтаж с помощью болтовых соединений, не требуя проведения сварочных работ на месте.
Основные типоразмеры и способы обозначения
Размеры С-образного профиля обычно обозначаются как «Высота (В) × Ширина полки (Ш) × Толщина (Т)». Для некоторых моделей с отогнутой полкой обозначение может включать ширину отгиба (C). Длина профиля может быть изготовлена по индивидуальному заказу в соответствии с требованиями проекта, стандартная длина с завода составляет 6 метров.
Примеры распространённых типоразмеров:
1.C41×41×2,0: Самый распространённый базовый типоразмер, подходящий для большинства распределённых и наземных проектов.
2.C41×41×2,3 / 2,5: Утолщённые версии, обладающие повышенной несущей способностью.
3.C47×47×2,5: Увеличенное сечение, применяется в случаях, требующих более высокой жёсткости.
4.C41×61×2,5: Несимметричное сечение, подходит для особых компоновочных решений.
5.C50×40×2,0, C60×40×2,0, C70×50×2,5, C80×50×2,5: Типоразмеры большего размера, используемые для крупных наземных электростанций или в регионах с высокими нагрузками.
Материалы и технология производства
1.Основной материал: В основном используется сталь марок Q235B или Q355B, что обеспечивает необходимую прочность и обрабатываемость.
2.Технология производства: Применяется технология холодного профилирования. Стальная лента последовательно проходит этапы размотки, правки, формовки, калибровки, рихтовки, измерения длины, перфорации и резки. Этот непрерывный процесс обеспечивает высокую эффективность и точность геометрических размеров.
3.Обработка поверхности: Для обеспечения срока службы на открытом воздухе более 25 лет обязательным является нанесение антикоррозионного покрытия методом горячего цинкования. Стандартная толщина слоя цинка составляет не менее 65 мкм (что соответствует массе цинкового покрытия примерно 275–600 г/м²). В условиях повышенной коррозионной агрессивности, например, в прибрежных зонах, применяются более совершенные методы защиты, такие как «горячее цинкование с пассивацией» или покрытия на основе цинка, алюминия и магния.
Основные характеристики и преимущества продукции
1.Высокая прочность при малом весе: Оптимизированная форма поперечного сечения позволяет экономить до 30% материала по сравнению с традиционными профилями, такими как швеллеры, при равной несущей способности, что эффективно снижает собственный вес и стоимость опорной системы.
2.Превосходные структурные характеристики:
(1).Конструкция с отогнутыми внутрь полками и рёбрами жёсткости: Значительно повышает сопротивление изгибу и общую устойчивость профиля.
(2).Зубцы на отогнутых полках: Обеспечивают эффективное сопротивление сдвигу, предотвращают скольжение и выдерживают ударные нагрузки, исключая смещение модулей при ветровой вибрации.

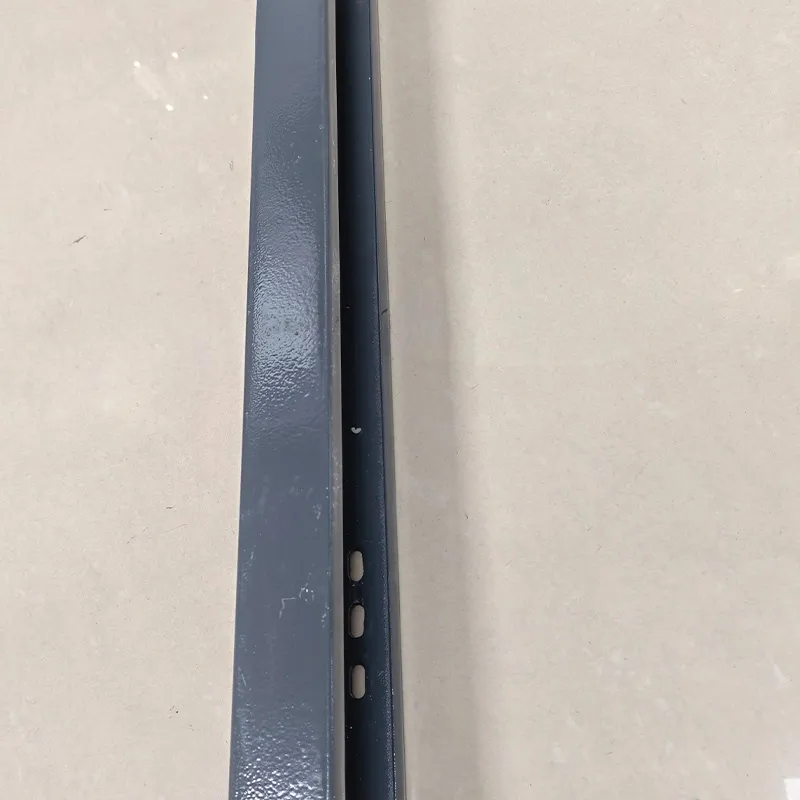

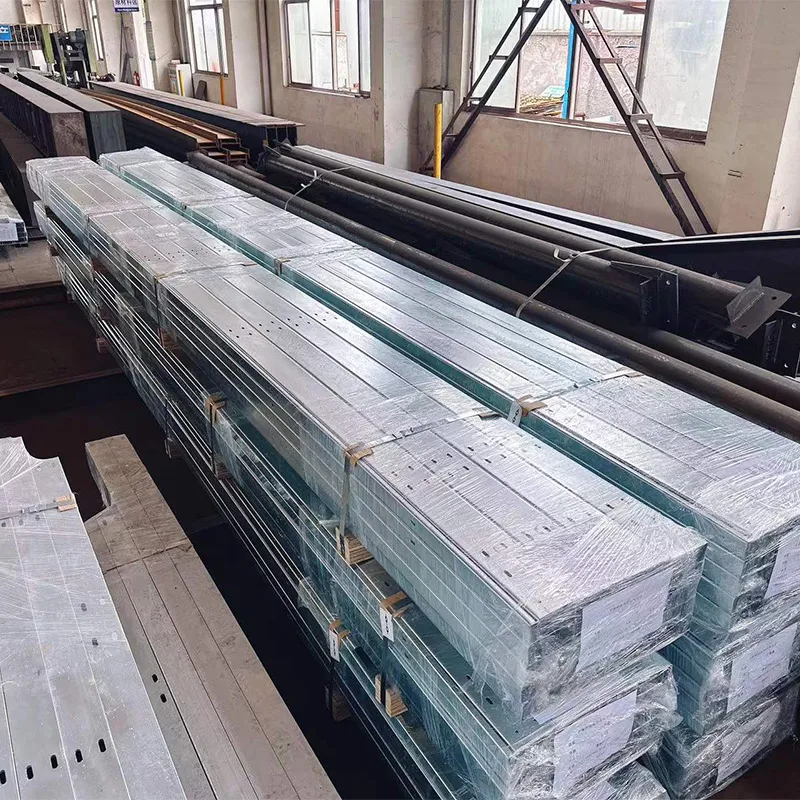

(3).Стандартизированные продолговатые отверстия: Предварительно выполненные монтажные отверстия продолговатой формы на тыльной стороне (с шагом, как правило, 50–100 мм) облегчают точную регулировку положения модулей и угла наклона, позволяя адаптироваться к различным требованиям монтажа.
3.Удобство и высокая скорость монтажа:
(1).Высокая степень заводской готовности и стандартизация: Комплектующие поставляются с высокой степенью заводской готовности. Для сборки на месте требуется лишь минимальный набор инструментов (например, 2–3 вида гаечных ключей), что позволяет вести монтаж без сверления и сварки, значительно повышая эффективность строительных работ.
(2).Широкая совместимость: Совместимы с различными специализированными комплектующими (различные прижимные элементы, соединители), подходят для рамных и безрамных модулей, поддерживают как вертикальную, так и горизонтальную компоновку.
4.Надёжная долговечность:
(1).Ветроустойчивость: Конструкция рассчитана на ветровые нагрузки при скорости ветра до 35 м/с (что соответствует приблизительно 12 баллам по шкале Бофорта).
(2).Снеговая нагрузка: Способна выдерживать снеговую нагрузку не менее 1,4 кН/м².
(3).Гарантия качества: При условии соблюдения проектных норм, технологии производства и монтажа система имеет гарантию качества сроком на 25 лет.
Основные области применения

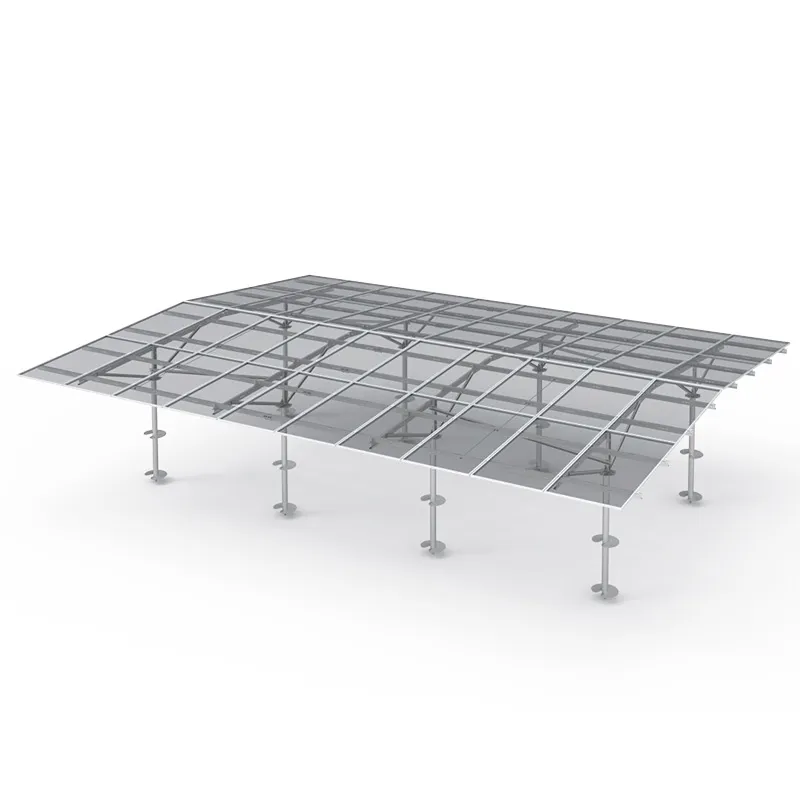

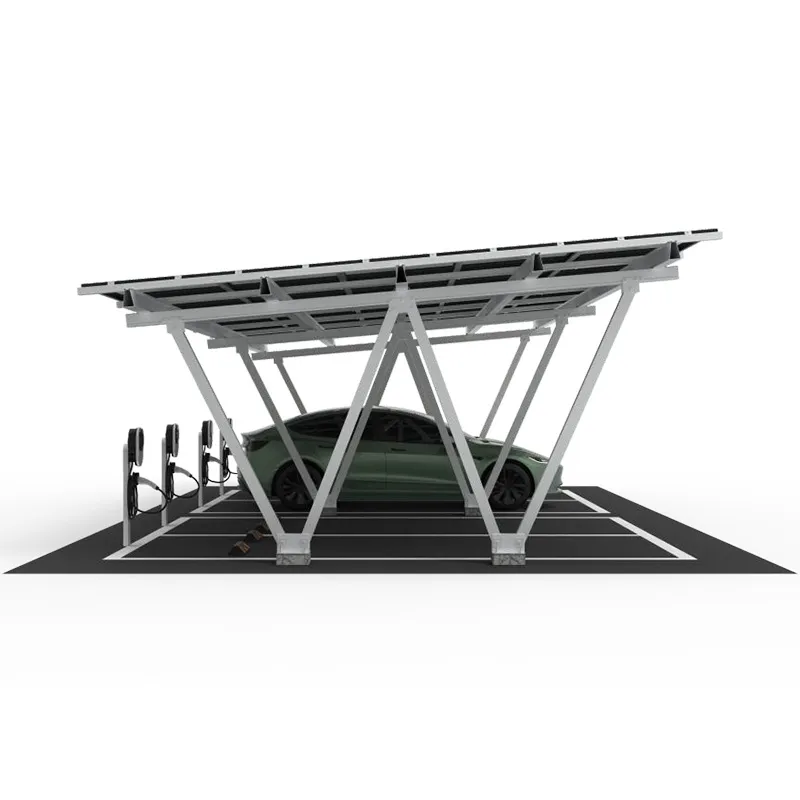

1.Наземные фотоэлектрические станции: Используются в качестве главных или вспомогательных балок в рядах фотоэлектрических модулей, соединяются с бетонными основаниями или винтовыми сваями, образуя устойчивую опорную конструкцию.
2.Распределённая фотоэнергетика (кровельные):
(1).Кровли из профилированного металлического листа: Крепление осуществляется с помощью специальных фиксаторов, зажимающих гофры кровельного покрытия.
(2).Плоские бетонные кровли: Фиксация производится с использованием бетонных блоков (балласта) или химических анкеров.
(3).Лёгкость данной конструкции позволяет эффективно снизить нагрузку на кровлю.
(4).Комплексные фотоэлектрические проекты: Например, в проектах совмещения сельского хозяйства и фотоэнергетики или рыбоводства и фотоэнергетики используются в составе высоких опорных систем, обеспечивая пространство для ведения сельскохозяйственной или рыбоводческой деятельности одновременно с выработкой электроэнергии.
Рекомендации по выбору типоразмера и проектированию
1.Выбор типоразмера: На основе результатов структурных расчётов, учитывающих ветровые и снеговые нагрузки в месте расположения проекта, а также размеры и схему расположения фотоэлектрических модулей, следует выбирать типоразмер с достаточным моментом сопротивления сечения. В регионах с высокими ветровыми и снеговыми нагрузками необходимо выбирать С-образный профиль большего сечения или с увеличенной толщиной стенки.
2.Требования к антикоррозионной защите:
(1).Обычные условия эксплуатации: Горячее цинкование с толщиной слоя цинка не менее 65 мкм.
(2).Прибрежные зоны, районы с высокой влажностью, зоны промышленного загрязнения: Рекомендуется использовать покрытия на основе цинка, алюминия и магния или увеличить толщину слоя цинка.
3.Проектирование монтажа:
(1).В полной мере использовать продолговатые отверстия на тыльной стороне профиля для гибкой регулировки.
(2).При монтаже по возможности избегать сверления отверстий на месте, чтобы не повредить слой цинка. В случае необходимости резки, места срезов следует своевременно обрабатывать специальной цинконаполненной краской.
Ключевые аспекты закупки и контроля качества
1.Допуски по размерам: Проверка соответствия высоты, ширины, толщины сечения и прямолинейности требованиям государственных стандартов (например, ГОСТ Р или аналогам, таким как китайский стандарт GB/T 6725-2017 и др.).
2.Качество покрытия: Использование толщиномера для контроля равномерности толщины цинкового слоя и её соответствия заявленным значениям (не менее 65 мкм).
3.Механические свойства: Проверка сертификатов качества на материал для подтверждения соответствия предела текучести и прочности стали установленным требованиям.
4.Точность расположения отверстий: Предварительно пробитые отверстия должны иметь точные координаты и размеры для обеспечения беспрепятственного монтажа на объекте.
Заключение
С-образный профиль для опор фотоэлектрических модулей является основным несущим материалом, отличающимся технологической зрелостью, экономической эффективностью и гибкостью монтажа. При выборе необходимо комплексно учитывать конкретные условия проекта, выбирать продукцию соответствующего типоразмера, с надлежащей антикоррозионной защитой и гарантированным качеством. Проектирование конструкций должно выполняться квалифицированными специалистами для обеспечения безопасной и стабильной эксплуатации фотоэлектрической станции на протяжении всего жизненного цикла.
